聚甲醛POM 共聚物Tenac?-C 4520 中粘度POM 賽鋼POM顆粒 POM樹脂資料下載
點擊下載資料聚甲醛POM 共聚物Tenac?-C 4520 中粘度POM 賽鋼POM顆粒 POM樹脂 日本旭化成POM
聚甲醛樹脂“鐵耐克?” “鐵耐克-C?”是機械性、摩擦性等平衡感出色的工程塑料樹脂，被廣泛應(yīng)用于電氣?電子零部件、汽車零部件、工業(yè)零件等多個領(lǐng)域。
聚甲醛(英文：polyformaldehyde)熱塑性結(jié)晶聚合物。被譽為“超鋼”,又稱聚氧亞甲基. 簡稱POM.聚甲醛是一種表面光滑,有光澤的硬而致密的材料，淡黃或白色，它的耐磨性和自潤滑性也比絕大多數(shù)工程塑料優(yōu)越，又有良好的耐油，耐過氧化物性能.聚甲醛的拉伸強度達70MPa，吸水性小，尺寸穩(wěn)定，有光澤，這些性能都比尼龍好，聚甲醛為高度結(jié)晶的樹脂，在熱塑性樹脂中是最堅韌的。具抗熱強度，彎曲強度，耐疲勞性強度均高，耐磨性和電性能優(yōu)良。

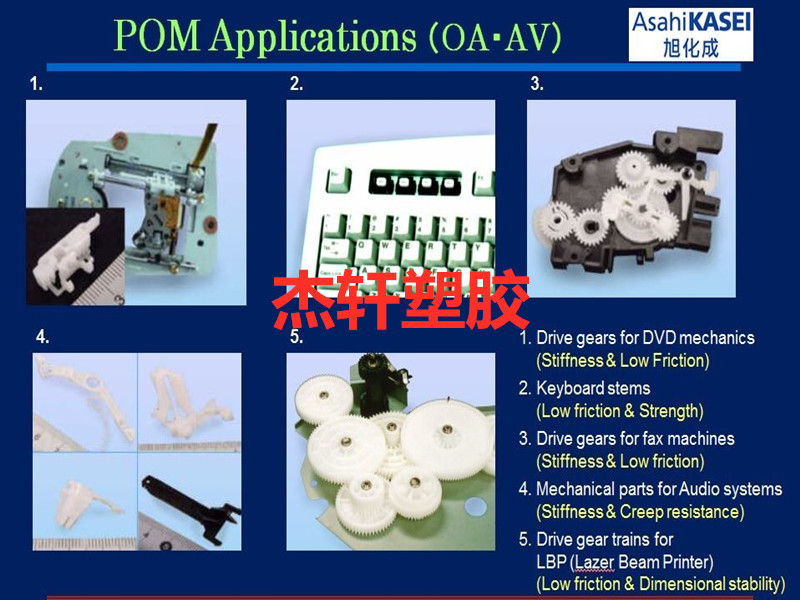

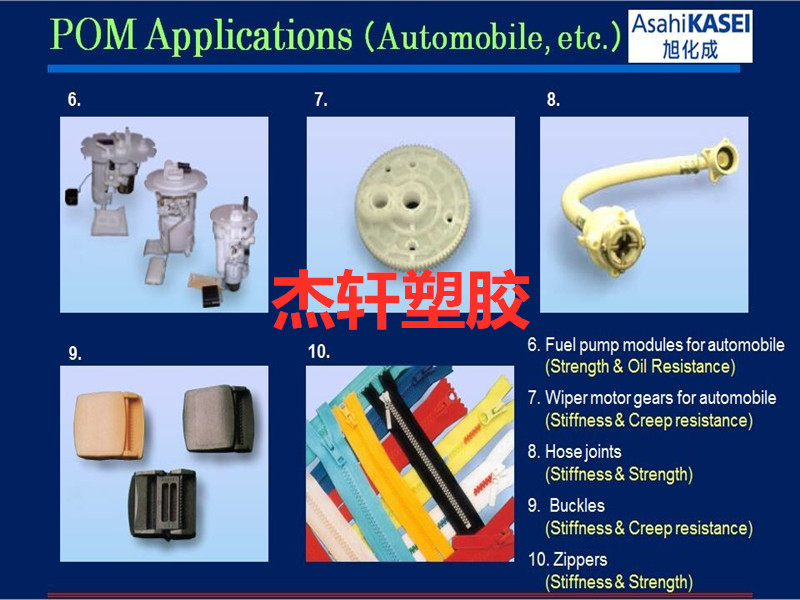

旭化成聚甲醛有限公司(簡稱"APZ")生產(chǎn)的聚甲醛樹脂可被廣泛應(yīng)用于齒輪、凸輪、滾輪、以及用于汽車部件及電器部件等方面.除可在其各種應(yīng)用條件下便于成型之外,還具有相互匹配的滿足于工程塑料所需要的各種應(yīng)用.特別是在相當(dāng)寬的溫度范圍內(nèi),下述性能均可體現(xiàn)極性的效果
Tenac?-C 4520 聚甲醛POM樹脂“鐵耐克?”性能
1.強度與鋼性
2.韌性
3.抗蠕變性
4.抗疲勞性
5.摩擦研磨及磨耗特性
6.尺寸穩(wěn)定性
7.抗油質(zhì)和抗有機溶劑性
8.電氣特性
| 基本信息 | |
|---|---|
| 黃卡編號 | |
| 特性 |
|
| 用途 |
|
| 物理性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 比重 | 1.41 | g/cm3 | ASTM D792, ISO 1183 |
| 熔流率（熔體流動速率） (190°C/2.16 kg) | 9.0 | g/10 min | ISO 1133 |
| 收縮率 - 流動 | 1.6 到 2.0 | % | 內(nèi)部方法 |
| 吸水率 (23°C, 24 hr, 50% RH) | 0.20 | % | ASTM D570 |
| 硬度 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 洛氏硬度 | ASTM D785 | ||
| M 級 | 80 | ASTM D785 | |
| R 級 | 115 | ASTM D785 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 拉伸模量 | 2700 | MPa | ISO 527-2 |
| 拉伸應(yīng)力 | |||
| 屈服 | 63.0 | MPa | ISO 527-2 |
| -- | 63.0 | MPa | ASTM D638 |
| 伸長率 (斷裂) | 35 | % | ASTM D638, ISO 527-2 |
| 彎曲模量 | |||
| -- | 2550 | MPa | ASTM D790 |
| -- | 2500 | MPa | ISO 178 |
| 彎曲強度 | 90.0 | MPa | ASTM D790 |
| 泰伯耐磨性 | 14.0 | mg | ASTM D1044 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 簡支梁缺口沖擊強度 | 7.0 | kJ/m2 | ISO 179 |
| 懸壁梁缺口沖擊強度 | 77 | J/m | ASTM D256 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 載荷下熱變形溫度 | |||
| 0.45 MPa, 未退火 | 158 | °C | ASTM D648 |
| 0.45 MPa, 未退火 | 156 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 110 | °C | ASTM D648 |
| 1.8 MPa, 未退火 | 100 | °C | ISO 75-2/A |
| 線形熱膨脹系數(shù) - 流動 | 1.0E-4 | cm/cm/°C | ASTM D696, ISO 11359-2 |
| 比熱 | 1470 | J/kg/°C | |
| 導(dǎo)熱系數(shù) | 0.23 | W/m/K |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 表面電阻率 | 1.0E+16 到 1.0E+17 | ohms | ASTM D257 |
| 體積電阻率 (23°C) | 1.0E+15 到 1.0E+16 | ohms·cm | ASTM D257 |
| 介電強度 | 19 | kV/mm | ASTM D149 |
| 介電常數(shù) (23°C, 1 MHz) | 3.90 | ASTM D150 | |
| 耗散因數(shù) (23°C, 1 MHz) | 8.0E-3 | ASTM D150 | |
| 耐電弧性 | 250 | sec | ASTM D495 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| UL 阻燃等級 | UL 94 | ||
| 0.750 mm | HB | UL 94 | |
| 1.50 mm | HB | UL 94 |
聚甲醛POM 共聚物Tenac?-C 4520塑料特性模具工藝注塑工藝
| 等級 | 3510, 4520, 5520, 7520, 8520, HC450, HC550, HC750, HC460, HC760, 7554, 3513, 4513, 4563, 7513, GN455, GN755, SG454, CF452, CF454, MT754, TFC64, LD755, LT350, LV450, LZ750, EF750, TFC64 | |
|---|---|---|
| 預(yù)干燥條件 | 溫度 (oC) | 80 - 90 |
| 時間 (小時) | 3 - 4 | |
| 注塑條件 | 樹脂溫度 (oC) | 180 - 210 (低于250) |
| 模具溫度 (oC) | >50 | |
注意事項:在處理或使用任何TENAC?(鐵耐克)-C聚甲醛樹脂之前，一定要閱讀旭化成公司所提供的相關(guān)材料安全資料表。聚甲醛樹脂在分解過程中會產(chǎn)生氣體，主要是甲醛。并且，它在注塑、擠壓或其他處理機器的機筒中分解時，還可能在機筒中引起危險的高壓積累。
在線客服
